雷達水位計是一種高精度非接觸式水位測量儀器，其突出優點是實現非接觸測量，安裝方便，利用電磁波探測距離遠，不受溫度、濕度的影響、受氣壓影響，受雨雪，風沙等環境因素影響，可直接探測自然河道水位，實現水位數據遠程傳輸和自動化處理。此外，這種雷達水位計具有水位跟蹤速度快、非接觸測量和受風、沙、溫度和漂浮物影響小的特點，很適合黃河中上游溫差大常年不封凍河段使用。本文以雷達水位計為例，通過編程方式實現了其測量水位數據到PLC上位機的傳輸，并采用目標實時校準的方法對雷達水位計測量水位的誤差來源進行了分析，校驗水位數據實現水位數據的遠程傳輸與自動化處理。

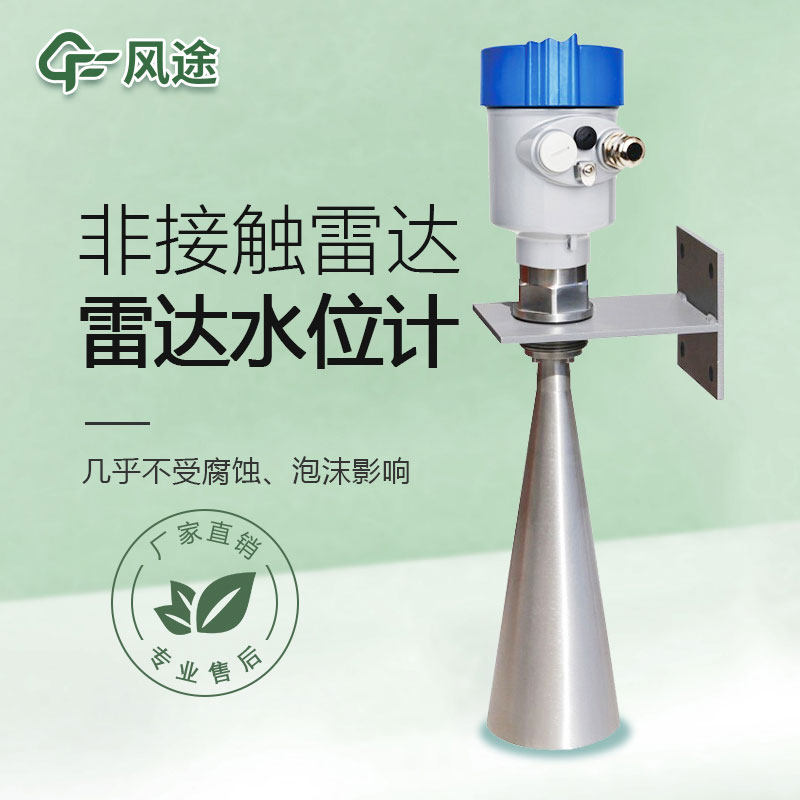

雷達水位計也叫水位雷達，是用電磁波探測目標的電子設備。主要用于水文監測、污水處理和防洪預警等方面。其主要測量原理就是通過雷達水位傳感天線發射雷達脈沖，當天線接收到水面反射脈沖時，由于電磁波的傳播速度C是常量從而獲得到水面的距離D，所以記錄時間T。雷達水位計如下圖所示，通過測量電磁波發射與接收的時間差Δt，計算出雷達水位計到液面的距離H2=c*Δt/2，輸出的水位值h=H1-H2。H1為渠底至水位計間高程，為雷達水位計架高程。
